♦ 傳統干燥箱什物以及分析模型如圖4—7及圖4—8所示。

◆ 干燥箱分析前處理
♦ 流體域模型

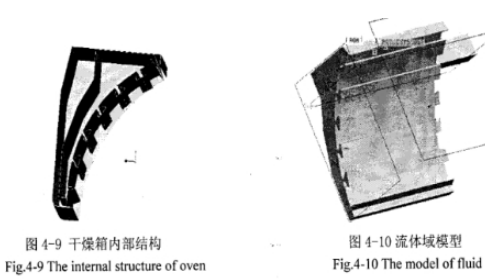

♦ 這篇文章首要分析熱風由風機出風口吹出，流經送風管道，由進風口進入干燥箱，在干燥箱內腔中活動，由風嘴噴出進程，因而，樹立流體域模型如圖4—10所示。


♦ 網格區分及質量查看
♦ 網格區分
♦ 這篇文章選用的對錯結構化網格，在面的網格區分中首要選用四邊形網格，在指定區域選用三角形網格單元，在體的區分中首要選用四面體網格方式，單個方位選用六面體、楔形體和椎體網格進行混合網格區分∞2'3j刪，終究把干燥箱流體域區分為3449400個網格。
♦ 網格質量查看在Gambit中衡量網格質量的好壞，經過下面幾個方面：
♦ Aspect Ratio縱橫比，等于1是最佳的單元，比方正四面體、正四邊形和正六面體
等，通常情況下不要超越5，這篇文章中網格區分中得到縱橫比為3．4084。
♦ Edge Ratio長邊和最短邊之比，大于或許等于1，這篇文章中網格長邊和最短邊之比為3．9157。
♦ EquiAnge Skew經過單元夾角核算的歪曲程度，在0到12_間，0為質量最佳，1為質量最差，最佳是控制在0N0．92_間，這篇文章中網格的歪曲程度為0．799676。
♦ EquiSize Skew經過核算單元巨細的歪曲程度，在oNl之間，0為質量最佳，1為質量最差，最佳是控制在0.92之間，這篇文章中網格的歪曲程度為0.798529。
♦ 由以上網格查看得到這篇文章對干燥箱流體域進行網格區分，得到的網格質量在適合的規模以內，因而適合對其進行數值分析。
