主題內容與適用范圍

           本標準規定了電圍欄脈沖器的試驗條件，試驗用儀器、儀表及精度范圍，試驗內容和試驗方法。

           本標準適用于畜牧業生產用各種型式的電圍欄脈沖器。

           引用標準JB/T 5163 電圍欄脈沖器技術條件試驗條件

           環境條件：除對試驗條件另有規定外，全部試驗應在常溫、常濕、無導電塵埃、周圍介質無爆炸危險、無破壞金屬及絕緣的腐蝕性氣體存在的室內進行。

           被試樣機須是未經使用的樣機。

           安裝位置應符合使用說明書的規定。

           被試樣機的電源電壓和頻率應與使用說明書的規定一致。若被試樣機設計用于某一電壓范圍，則應采用該范圍內最不利的電壓供電。

           試驗用儀器、儀表：試驗所用儀器、儀表應經檢定合格，其精度等級應符合附錄A（參考件）的規定。

試驗內容和方法：

           最大輸送距離測試：在實際架設的圍欄上進行要求圍欄單線長度（若有接地線亦包括在內）不小于電圍欄脈沖器最大輸送距離標稱值的95%，電源電壓為額定值。

           在欄線首端和末端分別測出輸出電壓峰值，當首、末端電壓U1m 均不低于2000V 時，即可認為電圍欄脈沖器的最大輸出距離不小于標稱值。

           測試線路如圖1 所示用電子示波器描記分壓電阻R2 上的電壓波形，測出其峰值U2m，利用公式（1）計算出欄線電壓峰值U1m。

 輸出特性試驗輸出電壓峰值測試：在不帶欄線情況下進行，測試線路如圖1測試用儀器、測試方法及要求與5.1 條相同，用公式（1）計算出空載輸出電壓峰值U1m將U1m 的計算結果填入表2。

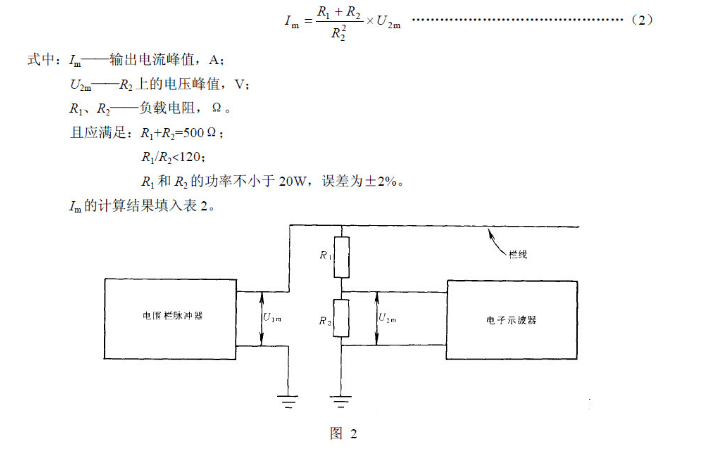

輸出電流峰值測試：測試線路如圖2用電子示波器描記電阻R2 上的電壓波形，測出其電壓峰值U2m，利用公式（2）求出電流峰值Im。

輸出脈沖寬度測試：在進行5. 2. 2 條規定項目測試的同時，利用電子示波器的時標信號，測出R2 上電壓波形的底寬，即是輸出脈沖寬度以ms 為單位。

 每一脈沖電荷量利用5.2.2 條和5.2.3 條規定的兩項測試結果，對輸出脈沖波形進行面積計算，即為每一脈沖電荷量，以mC 為單位。
