正航儀器詳細介紹真空烤箱的真空閥門的設計
真空閥門是真空烤箱系統的重要元件。對于構成管路一部分的閥門，其流導大小是一個重要的性能參數。對于主要用來起開關氣路作用的閥門，閥板關閉的密封性能也是重要的性能參數之一。密封性能是用其漏氣率來衡量的。對于主要用來調節氣流大小的閥門，能夠調節氣流量的精度及范圍，則是一項重要的性能參數。對于全金屬超高真空閥門，每次關閉是否性能穩定?使用壽命是否長?是其主要的性能指標。
(1)對真空閥門的一般要求
①閥門的密封性能要好，閥板密封處的漏氣率要?。?br /> ②閥板開啟后應盡可能有較大的流導；
③閥門內所用材料應有較低的飽和蒸氣壓，高抗腐蝕性能和高化學穩定性、耐磨損、壽命長，超高真空閥門應能耐烘烤(400～450℃)；
④閥門結構要簡單，開關輕便省力，有標志，傳動機構在高壓側；
⑤真空閥門的型式、基本參數、連接尺寸和技術條件應按國家專業標準執行。
(2)閥板的密封結構和密封力計算
①膠墊密封結構及密封力的計算

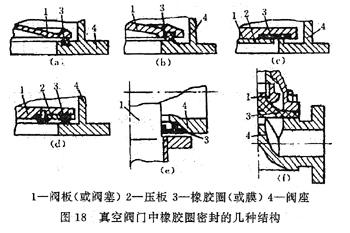

橡膠墊圈密封是利用閥板與閥座間壓緊橡膠墊圈，依靠橡膠彈性變形填塞表面不平來實現的密封。目前真空閥門的膠墊密封歸納起來有6種，如圖18所示。前4種用于較大口徑的閥門，后2種用于較小口徑的閥門。a種是早期采用的結構，為了便于加工閥座上的密封槽，必須把閥座與閥殼設計成可拆卸的，這就在結構上增加了一道真空密封?，F(xiàn)在絕大多數閥門都采用閥板上帶密封圈的結構，如圖中、(c)、d)所示。

正航技術選擇真空閥門的密封結構時應注意以下幾點：a．盡可能減少閥板下高真空側的放氣因素，例如選用放氣率小的密封墊材料等．b．關閥后密封圈截面上有最大的壓縮變形．c．結構力求簡單；d．制造方便；e．密封元件便于拆卸和修理。
閥門關閉的密封性能好壞決定于密封墊填塞閥座表面不平的程度。影響這種填塞程度的因素有二方面：a．密封墊材料的硬度和壓緊程度；b．閥座表面的粗糙度。通常閥座表面的粗度都高于3.2/Δ，密封墊的硬度都在邵氏硬度55～75之間。密封墊的壓緊程度，根據試驗結果，當橡膠的硬度在邵氏硬度50以上，而表面沒有任何擦傷時，橡膠墊的高度壓縮比在15％以上就能達到漏氣率小于1．33×10-7Pa·L／s·cFn。的密封性能。如果考慮到制造精度上允許的偏差·把壓縮比適當提高一些是必要的。因此建議真空閥門密封墊的相對壓縮比通常取為15％～25％。
膠墊密封悶板的密封力計算，多數可按0形環在矩形槽中受壓縮的密封力進行近似地計算
Fs=σBL=σxEBxπdDＮ(1)式中σ-密封比壓力，N／cm2；B-密封寬度，即密封圈與閥座的接觸寬度，cm；L-密封圈平均周長，cm；σx-相對比壓力；E-密封圈材料的相氏模量，N／cm2；Bx-密封圈的相對寬度，d-密封圈的線徑，cm；D-密封槽的中徑，cm。
有些閥門只需要單向使用，例如擴散泵入口閥門，閥板只需要封住擴散泵中的真空狀態。這種閥的設計，結構上允許閥板在壓力差作用下繼續被壓緊。因此，閥板關閉時只需要初始?jí)壕o力就可以。我國1968年真空閥門聯合設計中提出，在上述情況下，密封的初始比壓力可以取為20N／cm。。實踐證明，這種做法是可行的。故這種閥門的初始密封力為
Fs=20BLＮ(2)
式中B-與密封比壓力為20N／cm2相對應的膠墊密封寬度，cm；L-膠墊的長度，cm。
