正航儀器技術詳細介紹真空系統的設計
1．選主泵
選主泵要考慮兩個方面，一是選擇主泵的類型，二是確定主泵抽速的大小。
(1)主泵類型的確定
確定主泵類型的依據是：
①根據被抽容器所要求達到的極限真空度和工作真空度。一般選取主泵的極限真空度稍高于被抽容器所要求的極限真空度(如高半個數量級)。每一種泵都有其最佳工作壓強范圍，應保證將被抽容器的工作真空度選在主泵的最佳抽速壓強范圍內。各種真空泵的工作壓強范圍見圖1l。
②根據被抽氣體的種類，每種氣體所占的比例以及氣體中所夾雜的灰塵情況。為此，應當對各種真空泵的性能及使用特點進行了解。例如：油封式機械真空泵能夠直接向大氣中排氣，即可以單獨抽空，又可以作為某些泵的前級泵。在無氣鎮裝置的情況下，該泵只適用于抽除干燥氣體、當帶有氣鎮裝置時，也可以抽除含有少量水蒸氣的氣體，不適合抽除有爆炸性的氣體，對金屬有腐蝕性的氣體，以及含有顆粒灰塵的氣體。再如油增壓泵和油擴散泵，它們都屬于油蒸汽流泵。這兩種泵對摩爾質量較小的氣體(如氫氣)抽氣能力大，被抽氣體中含有少量灰塵和水蒸汽也影響不大。但它們不能將氣體直接排到大氣中去，必須有前級泵，而且工作前必須有一個預真空環境。這兩種泵作為主泵的系統，都會有一定數量的泵油蒸氣返流到被抽容器中。
③根據初次投資和日常運轉維護費用

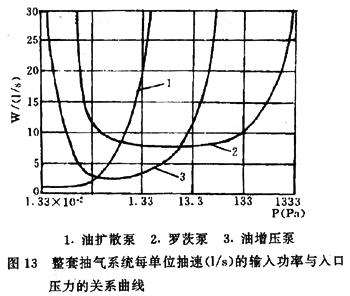

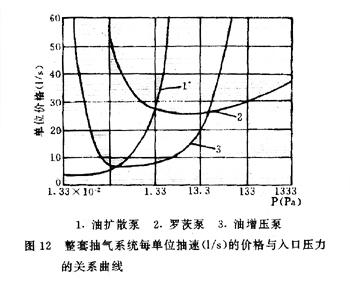

當兩種類型以上的泵都適合選用時，則要根據經濟指標來確定主泵。在比較經濟指標時，要從整套真空系統來考慮。如圖12是油擴散泵、油增壓泵、羅茨泵系統單位抽氣速率(L／s)的價格與入口壓強間的關系曲線。圖13是單位抽氣速率(L／s)的輸入功率與入口壓強的關系曲線。由兩個圖中的曲線可見，在1.33×10-1～13.3Pa的壓強范圍內，以油增壓泵為主泵的真空系統比較經濟，所需要的功率小。在壓強低于1.33×104Pa的范圍內，油擴散泵抽氣系統比較經濟。在壓強高于13.3Pa的范圍內，羅茨泵抽氣系統比較經濟。所以在選泵過程中應立足于即適用又經濟。

(2)主泵抽速大小的確定
主泵的類型選定之后，接下來就是要具體地確定主泵抽速的大小規格。主泵抽速大小的確定主要根據被抽容器的工作真空度和其最大排氣流量，以及被抽容器的容積和所要求的抽氣時間。
①真空室內排氣流量的計算
在正常的工藝過程中，真空室內所產生的氣流量應當由主泵及時抽走，以保證真空室內的壓強符合工作真空度的要求。
以上各量在不同的真空應用設備中不一定都存在，這要根據不同情況具體考慮。
a．Qg的計算
就真空熔煉來說，被熔煉材料工藝過程中的放氣流量Qg的計算是以實驗數據為基礎進行的。
b．Qn的計算
某些真空設備的真空室內要求加熱到較高的溫度。真空室內必須使用耐火保溫材料，如碳氈、碳布、硅酸鋁纖維等材料。
在利用式(38)計算真空室內的總排氣流量時，對于某一種確定的真空設備，要根據具體情況而定，如有的設備沒有用耐火保溫材料，則不必計算Qn這一項。有些材料的放氣量實驗數據無處可查，則可以采用與其相類似材料的放氣量數據作為代替。
②被抽容器所要求的有效抽速的計算
設被抽容器內的最大排氣流量為Q Pa·m3／S，所要求的工作真空度為PgPa。
③粗算主泵的抽速S
由于在選定主泵之前，真空室出口到主泵入口之間的管路沒有確定，因而這段管路的流導C是未知數。根據式(2)無法計算主泵的抽速S。通常按經驗公式(44)粗算主泵的抽速。
④驗算主泵的抽速
根據粗選出的主泵的入口尺寸。選擇確定主閥、捕集器和連接管道，劃出主泵入口至真空室出口之間管路草圖。利用流導計算公式計算出被抽容器出口到主泵入口之間高真空管路的流導C，再按式(2a)計算粗選主泵對真空室出口的有效抽速Se，若Se大于或等于被抽容器所要求的有效抽速Sey則認為粗選的主泵的大小合乎要求，否則應重新粗選主泵，再進行驗算，直至合乎要求為止。
