濺射離子泵又稱潘寧泵，它是靠潘寧放電維持抽氣的一種無油清潔超高真空泵。是目前抽惰性氣體較好的真空獲得設備。
1.濺射離子泵的結構
濺射離子泵主要由陽極、陰極、磁場和電源四大部分組成。根據陰極、陽極和電位的不同，可以有好幾種不同結構，這里僅介紹最簡單的二極型濺射離子泵。
如圖4所示，陽極由多個不銹鋼圓筒(或四方格、六方格)組成，放于兩塊由鈦板組成的陰極之間，磁場方向與陰極板垂直，當陽極加上適當高壓(對陰極為正電位)時，在陽極小室內產生放電，這種放電在壓強低于1Pa時發生，放電可維持到很低的壓強。


2.濺射離子泵的抽氣機理

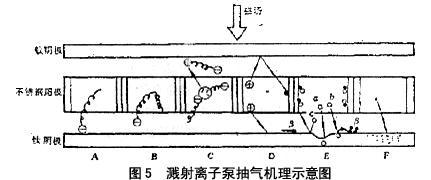

    如圖5所示，在每個陽極筒內發生的物理過程，可分解成六個步驟展開說明。
    1)圖中A表示在低壓下，當陰極和陽極間加上高壓時，引起場致發射。
    2)圖中B表示在電、磁場作用下電子作螺旋運動。
    3)圖中C表示電子與氣體分子碰撞產生正離子和二次電子，引起雪崩效應。
    4)圖中D表示正離子轟擊鈦陰極，濺散出鈦原子落在陽極筒上，形成新鮮鈦膜，也有的落在陰板外圍區(β區)。
5)圖中E表示活性氣體與新鮮鈦膜反應形成化合物，化學吸附在陽極筒內壁。隋性氣體被電離，離子在電場作用下轟擊陰極過程中被排出。其排除方式為：(1)離子直接打入陰極表面內或β區(如圖中a)；斜射的離子切入陰極表面，離子和鈦一起被掀掉，埋葬在β區(圖中b)；(2)離子沒打入陰極內，從陰極得一電子恢復為中性原子或分子，反射到陽極內表面被埋掉(圖中c)，這叫“荷能中性粒子反射”。
6)圖中F表示對于氫，由于其質量小，氫離子轟擊鈦板的濺射產額甚低，氫離子 H2+ 或 H+ 打到鈦板上與電子復合變成H原子，然后擴散入鈦的晶格內，形成TiH固溶體而被排出。常溫下這種固溶體中H2的濃度為0.05％，當溫度高于250oC以上時，便又開始分解放出氫。鈦大量吸氫后。由于放熱反應鈦板溫度上升，達到250oC以后，除重新釋放氫之外并導致鈦板晶格膨脹造成龜裂。通常需加大鈦板的散熱能力來改善濺射離子泵對氫的排除能力。要提高對氫的抽速，需保持鈦板表面清潔，選用晶格常數較大的β-Ti或鈦合金作為陰極板，或引入與氫可比擬的氬含量。因氬的濺散產額高，可提高對氫的抽速。
